PROSTY I FUNKCJONALNY SWITCH POE+ LANBERG
Przełącznik PoE+ jest nieodzownym urządzeniem aktywnym w każdej strukturze sieciowej, wykorzystującej transmisję zasilania poprzez okablowanie strukturalne. RSFE-8P-2GE-120 jest dedykowany do wszelkich instalacji: domowych, firmowych, niskoprądowych, monitoringowych, IP, VoIP, sieci telewizji kablowych, a w szczególności znajdzie zastosowanie w infrastrukturze alarmowej, przeciwpożarowej oraz kontroli dostępu.
Oprócz pierwotnej funkcji przełącznika, czyli obsługi ruchu ramek Ethernet między portami, dodatkowo zapewnia zasilanie każdego urządzenia w standardzie PoE/PoE+ – 802.3af oraz at. Umożliwia to dostarczanie do urządzeń mocy łącznie nawet do 120 W. A to wszystko razem z równoczesną transmisją danych do nich.
Pozwala to zaoszczędzić zasoby, miejsce oraz czas jaki należałoby przeznaczyć na montaż osobnej instalacji elektrycznej oraz sieciowej. Jest to szczególnie istotne, jeśli sieć jest rozproszona, a jej urządzenia końcowe nie mają dostępu do źródła zasilania, tym bardziej gdy są montowane na zewnątrz.
|
| |
|
 |
ROZWIĄZANIE BEZ KOMPROMISÓW - REALNY BUDŻET POE: 120 W

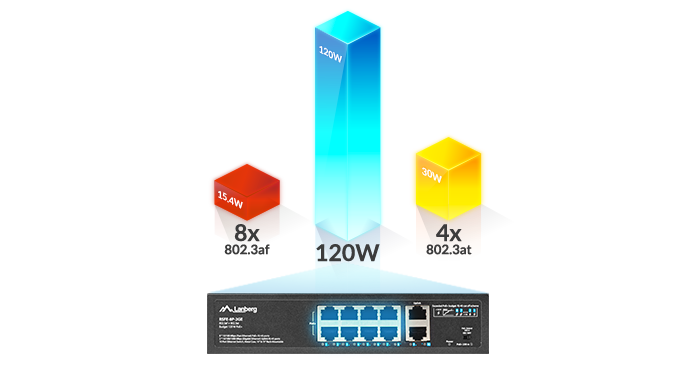

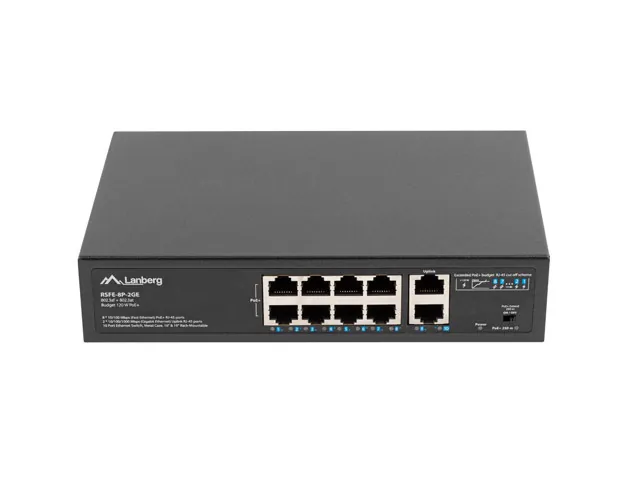

Switch został wyposażony łącznie w 10 portów, w tym 8 portów PoE+ (Fast Ethernet) oraz 2 Uplink (Gigabit Ethernet). Przemyślana konstrukcja i dbałość o jakość komponentów zapewnia użytkownikowi aż do 120 W całkowitej realnej mocy dla urządzeń końcowych, co oznacza możliwość podłączenia równocześnie:
- 8 urządzeń w standardzie IEEE 802.3af (max. 15 W per port) lub,
- 4 urządzeń w standardzie IEEE 802.3at (max. 30 W per port),
Pozostałe 2 porty (Uplink) dedykowane są do wymiany ruchu danych między 8 portami PoE+ a zewnętrznymi urządzeniami. W przypadku systemów monitoringu/kontroli jest to szczególnie przydatne, ponieważ pozwala użytkownikowi zgrywać zapis z kamer do rejestratora przy jednoczesnym udostępnianiu strumienia dalej (na drugim porcie), np. w lokalnej sieci lub w Internecie.
Schemat napięcia na pinach dla portów PoE+ jest następujący: V+ (1; 2), V- (3; 6).
|
| |
|
 |
INTELIGENTNA FUNKCJA ODŁĄCZANIA PORTÓW POE
W większości dostępnych na rynku przełączników o małej liczbie portów nie jest do końca wiadome, jak się zachowają w momencie przekroczenia dostępnego budżetu PoE. Możliwości jest kilka: zostanie odłączony port, który przekracza budżet lub losowy lub najnowszy podłączony. W ostatnim przypadku jaka będzie ich kolejność po zaniku prądu i jego przywróceniu kiedy wszystkie są jednocześnie wpięte do switcha?
Lanberg w przełącznikach serii RS wprowadził nowatorskie rozwiązane, które poprzez prostotę zasady działania, eliminuje wszelkie wątpliwości, co do mechaniki działania portów.

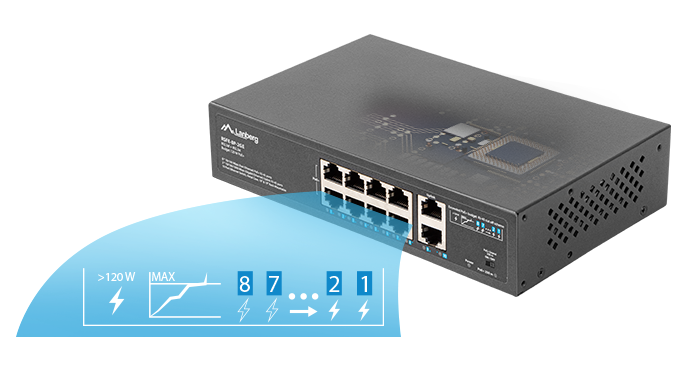

W momencie, w którym budżet PoE zostanie przekroczony (np. poprzez urządzenie podłączone do portu 1), switch rozpocznie rozłączanie portów PoE zaczynając od najwyższej numeracji do momentu, w którym suma obciążeń nie przekroczy dostępnego budżetu; zachowując przy tym nienaruszoną pracę pozostałych portów. Te, które zostaną odłączone będą w efekcie naprzemiennie wyłączane i włączane.
Funkcja jest przede wszystkim dedykowana do wymagających zastosowań, które kładą nacisk na bezpieczeństwo i ciągłość pracy, gdzie część urządzeń musi działać bez przerwy niezależnie od sytuacji. W takich przypadkach switche Lanberg pozwolą użytkownikowi zabezpieczyć newralgiczne urządzenia, poprzez podłączenie ich do najniższych numeracją portów.
|
| |
|
 |
TRYB EXTEND DO 250 METRÓW
Standardowe switche zgodnie ze standardem zapewniają możliwość pracy urządzeń w odległości do 100 m na jednym odcinku kabla. Jednakże czasem okazuje się, że ze względu na rozległą sieć szkieletową oraz złożone środowisko, podczas opracowywania okablowania i sieci wymagane jest niestandardowe rozwiązanie, które wykracza poza standard. W przypadku rozwiązań monitoringowych jest to dość często występujący problem, najczęściej wynikający ze zbyt dużej odległości między urządzeniem dystrybucyjnym a urządzeniem końcowym.
Przełączniki Lanberg posiadają funkcję umożliwiającą transmisję danych (max. 10 Mb/s) oraz zasilania PoE+ do 250 m na jednym odcinku kabla. Wystarczy przełączyć przycisk na pozycję „PoE+ Extend 250 m” na obudowie, aby zapewnić działanie na dłuższym odcinku dla portów 1 ~ 8.
Rozwiązanie zostało wprowadzone z myślą o systemach monitoringu oraz IP jak i kontroli dostępu, szczególnie jeśli urządzenia końcowe znajdują się na zewnątrz bez możliwości instalacji dodatkowych punktów dystrybucyjnych sieci.
|
| |
|
 |
4 kV OCHRONY PRZECIWPRZEPIĘCIOWEJ
Sam przełącznik, jak i urządzenia do niego podłączone, są wielokrotnie narażane na różne zagrożenia, w tym na wyładowania prądu, które mogą przepływać zarówno przez kable zasilające, jak i sieciowe.
Mając na uwadze bezpieczeństwo urządzeń, jak i ich użytkowników, Lanberg wyposażył przełącznik w zintegrowany układ ochronny przeciw wyładowaniom, gwarantujący zabezpieczenie 4 kV wszystkim portom, skutecznie zmniejszając ich uszkodzenia z powodu gwałtownego wzrostu napięcia.
W standardowych warunkach praca w sieci będzie odbywać się dalej bez zakłóceń, switch będzie kontynuował pracę bez jakichkolwiek przerw, a użytkownik zyskuje bezpieczeństwo pracy urządzenia, jak i infrastruktury.
|
| |
|
 |

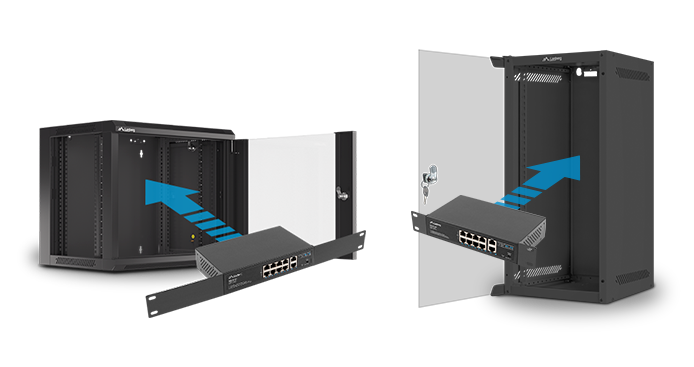

KOMPLET MONTAŻOWY W ZESTAWIE - USZY DO 10" & 19"
Serię przełączników RS charakteryzuje nie tylko jakość wykonania, prostota użycia, funkcjonalność urządzenia, ale również komplementarność w zakresie montażu i dostarczanych akcesoriów tam, gdzie to możliwe.
Większość dostępnych małych switchy na rynku dostarczana jest z przeznaczeniem do montażu wolnostojącego lub w standardzie 19”. Część producentów zapomina o użytkownikach chcących zastosować ich produkty w drobniejszych instalacjach domowych czy SOHO. A zwłaszcza tam, gdzie przełączniki posiadają niewielką liczbę portów, a co za tym idzie drobną obudowę. Tym samym, mogą być montowane nie tylko w szafach ze wspominanym rozmiarem 19”, ale również w tych mniejszych, jak np. 10”.

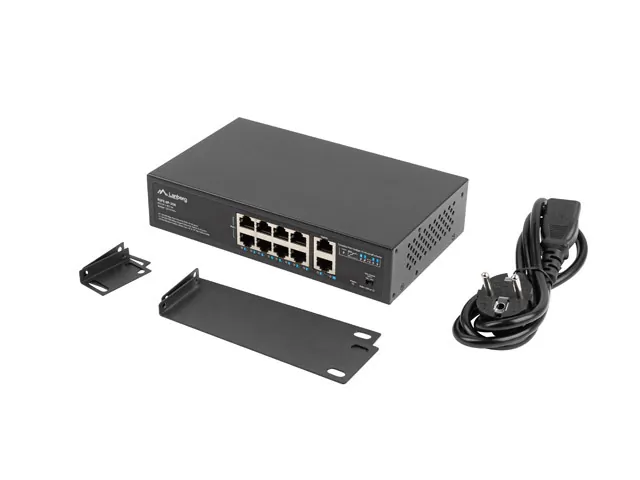

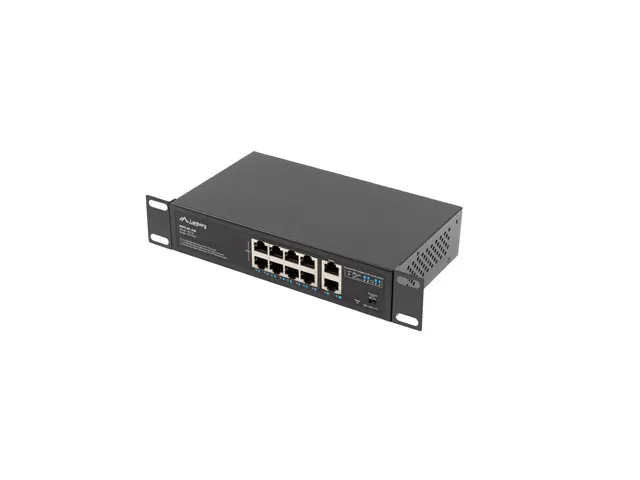

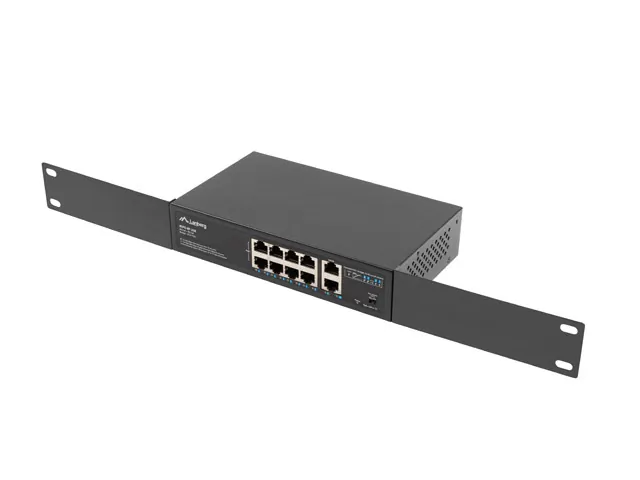

Lanberg wprowadził komplet akcesoriów do wszechstronnego montażu swoich przełączników. W RSFE-8P-2GE-120 dostarczone zostały osobne uszy montażowe do szaf 10” i 19” oraz komplet śrub montażowych (za wyjątkiem M6). Umożliwia to szersze zastosowanie oraz większą swobodę instalacji switchy serii RS.
|
